◆ 4-channel HD/SD-SDI input
◆ 4-channel HD/SD-SDI loop
output
◆ Quad-view output via HDMI and SDI
◆ Pure FPGA 10-bit
processing
◆ Strictly remain the original colors
◆ Support HD and SD mixed
inputs
◆ SDI IN1/2/3/4 displayed on each windows
◆ SDI embedded audio
meters display (2-ch)
◆ SDI embedded audio output via 3.5mm
◆ SDI time
code display
◆ UMD/TALLY of TSL protocal display
◆ Video/Audio lost,
frozen/brack frame alert
◆ 4:3 scale marker on 16:9 HD input
◆

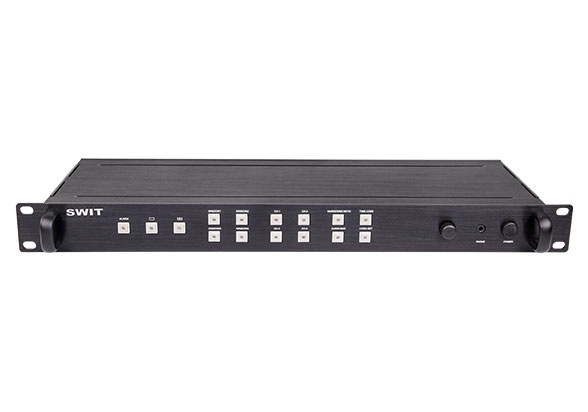

19-inch 1U rack mount
SDI四画面分割器
S-9104+四画面分割器为4路SDI输入,HDMI及SDI同时多画面输出,广泛应用于广电演播室在1个显示屏上监看4路SDI信号;标准19英寸1U设计。
准确的色彩还原
纯FPGA 10位处理S-9104+四画面分割器为4路SDI输入,HDMI及SDI同时多画面输出,广泛应用于广电演播室在1个显示屏上监看4路SDI信号;标准19英寸1U设计。
现场视频制作时,S-9104+可用于多摄像机视频色彩技术调节监看。

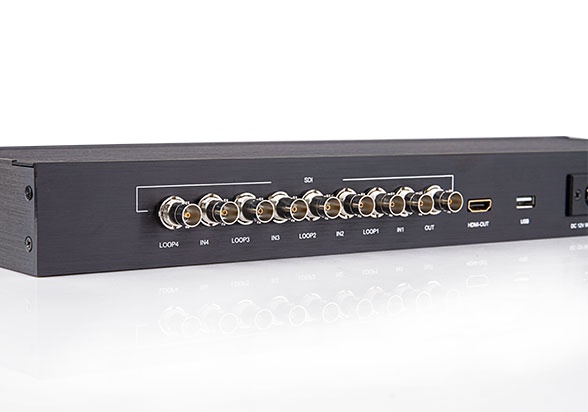

输入/输出接口
S-9104+四画面分割器支持:
4路HD/SD-SDI输入
4路HD/SD-SDI环出
1路HDMI四画面输出
1路HD/SD-SDI四画面输出
1路3.5mm模拟音频输出
支持高清、标清混播
现阶段广电演播室制作的节目同时包括高清和标清信号,
S-9104+支持高清SDI和标清SDI信合混合输入。可混播的信号
格式为:SDI 1080i50和SDI 576i,SDI 1080i60和SDI 480i,且标
清讯道显示比例可在16:9和4:3间切换。
用户可编辑显示窗口模式
四分画面显示模式下,用户可设置1/2/3/4路SDI显示到任一四分窗口,也可以设置任一输入为全屏显示。所有窗口设置直接通过S-9104+按键完成,无需PC连接。
数字音频解嵌音柱/时间码
S-9104+支持SDI音频解嵌音柱显示和时间码显示。
输出视频支持2路SDI数字音频解嵌音柱显示。低于﹣20dB音柱
显示绿色;﹣20dB~﹣09dB音柱显示黄色;高于﹣09dB显示
红色。可通过3.5mm接口输出任一讯道SDI解嵌音频。
动态源名/软TALLY显示
基于TSL 3.1/4.0协议S-9104+支持TSL3.1/4.0协议下的动态源名和Text-TALLY显示。用户可在S-9104+上直接设置TSL地址,无需PC连接。动态源名最长为8个字母。动态源名/TALLY
通过RS485接口输入信号。
支持视频报警提示
视频丢失,黑帧,静帧报警S-9104+支持视频异常报警功能。当检测到SDI输入信号丢失、黑屏(欠曝),或者输入视频静止,S-9104+将会在屏幕中央显示警报信号,以便及时故障排查。
数字音频解嵌音柱/时间码
音频丢失/静音/音量太高或太低
S-9104+同时还支持音频异常报警功能。当检测到嵌入音频丢
失、静音、音量值小于-48dB或高于-10dB,S-9104+将在2路音柱
上显示警报信息,以便及时排查故障。
时间码/行场延时/AFD/比例辅助线
USB固件升级
S-1243F提供一个标准USB口,用于固件升级。用户可下载最新固件到USB盘,插上S-1243F监视器,从菜单中直接选择升级,无需连接电脑。
主/备双电源供电
S-9104+背板上有2个DC 12V四芯卡侬头插口,提供主电源供电和备份供电。
产品包装标配有一个四芯卡龙头电源适配器。
