S-1053F 5.5寸全高清影视级监视器

◆ 5.5英寸液晶面板,1920×1080全高清

◆ 全贴合液晶屏工艺,高通透性

◆ 全金属一体成型外壳,坚固、纤薄

◆ 支持2K/3G/HD/SD-SDI输入及环出

◆ 支持HDMI输入及转换为SDI输出

◆ 16路音频解嵌音柱显示及音频异常报警

◆ 可选择任意2路音频解嵌输出

◆ 9级快速画面放大及上下左右移动显示

◆ 红蓝双色辅助聚焦及放大后聚焦精度调节

◆ 内置多款摄像机灰片log转Rec709

◆ U盘导入用户自定义3DLUT cube文件

◆ 波形图Y/Cb/Cr/R/G/B及选单行显示

◆ 矢量图、R/G/B/Y直方图显示

◆ 辅助线:4:3/13:9/14:9/15:9/1.85:1/2.35:1

◆ 伪彩色、R/G/B/Mono、斑马纹、自发生彩条

◆ 可选装各类DV电池扣板

◆ 支持USB固件升级


功能概述

5.5英寸全高清屏

全贴合工艺,清澈通透

S-1053F采用5.5英寸LED背光液晶面板,全贴合液晶工艺,清澈、通透;全高清1920x1080分辨率,1000:1对比度,水平160°与垂直160°宽视角。

CNC一体成型外壳

S-1053F采用铝合金一体成型外壳,结实耐用,适合户外影视摄像机头拍摄监看。

输入/输出接口

SDI & HDMI

S-1053F监视器支持:
2K/3G/HD/SD-SDI 输入× 1
2K/3G/HD/SD-SDI 环出 × 1
HDMI 输入 × 1
HDMI 转 SDI 输出 × 1 (共用SDI环出口)
Micro USB × 1 (固件升级&LUT表)
3.5mm模拟音频输出 × 1

内置HDMI输入转SDI输出

S-1053F支持HDMI输入转SDI输出,共用SDI环出端口,支持以下HDMI格式转换为同格式的SDI:480i, 576i, 720p (60 / 59.94 / 50), 1080i (60 / 59.94 / 50), 1080p (30 / 29.97 / 25 / 24 / 23.98)
注:SDI和HDMI同时接入的时候,当前监看信号源选择SDI,SDI输出端口为SDI环出;当前信号源选择HDMI,SDI输出端口则为HDMI转SDI输出。

9级快速放大

支持上下左右平移操控

将放大模式设置到任意一个F快捷键上,进入放大模式后,波动菜单旋钮可以快速无黑屏放大视频画面,放大比例依次为:1.2x, 1.5x, 1.8x, 2.0x, 2.4x, 2.6x, 2.8x, 3.0x。
按一次菜单拨盘,可切换为左右移动画面模式,再按一次菜单拨盘,切换为上下移动画面模式,再按一次菜单拨盘,切换为辅助聚焦精度调节模式(需开启辅助聚焦功能)。

内置Delog 3DLUT表

支持用户LUT表上载

S-1053F监视器内置多款影视摄像机灰片log转标准Rec709的3DLUT查找表,支持:Log-C, C-log, S-log2, S-log3, V-log, J-log1, RedLogFilm一键转换为Rec709监看。
此外,用户自定义的3DLUT cube文件(17x17x17)可通过U盘导入监视器,进行转换监看(需Micro USB OTG)。

视频分析辅助模式

波形图 / 矢量图 / 直方图

S-1053F支持全系列技监级视频分析功能,包括Y/Pb/Pr/R/G/B波形图、矢量图、R/G/B/Y直方图,对视频信号的亮度、色度、饱和度等数字信息转化成图案图表显示出来,各种技监图案可独立打开/关闭,可选择上下左右显示位置、大小、颜色、背景透明度等。

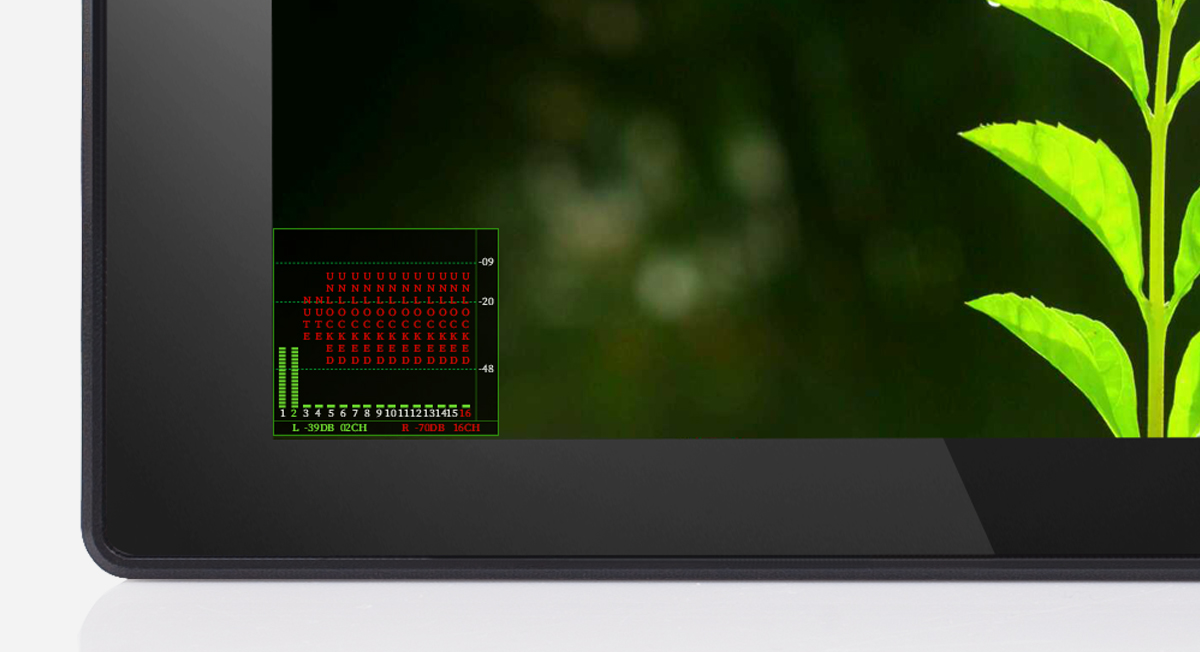

数字音频解嵌

16路音柱+异常报警+任选2路输出

S-1053F支持SDI-16路、HDMI-2路数字音频解嵌音柱显示,带音频电频刻度,支持音频异常报警字符,还可以任选2路音频通过3.5mm接口或扬声器输出。音柱表可选择上下左右显示位置、选择只显示2路或8路或全16路,选择刻度打开/关闭,报警信息打开/关系,选择背景透明度等。

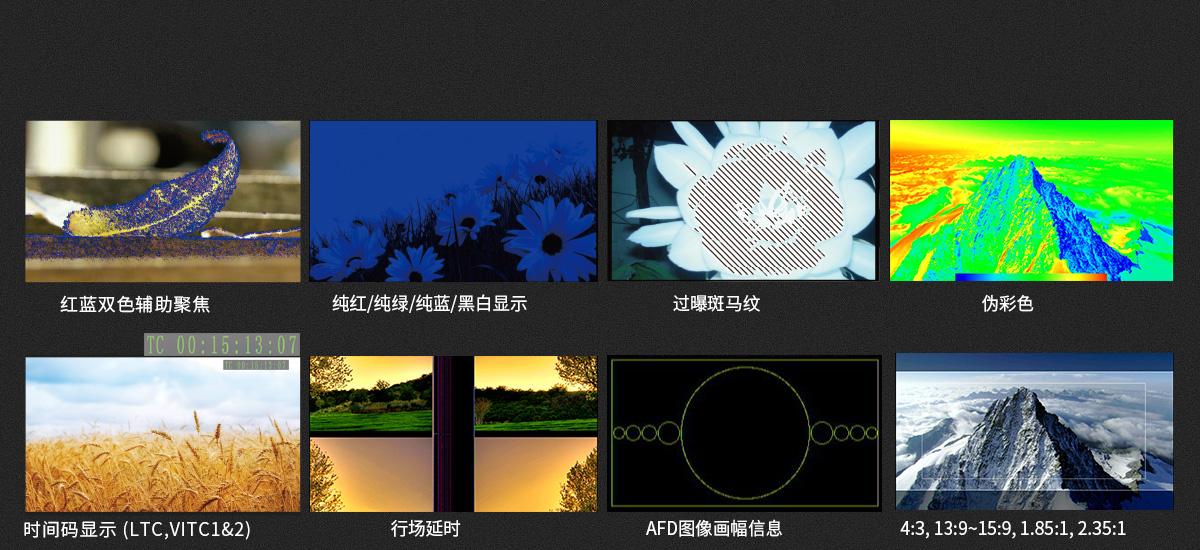

辅助聚焦, R/G/B单色, 斑马纹, 伪彩色

时间码, 行场延时, AFD, 比例辅助线

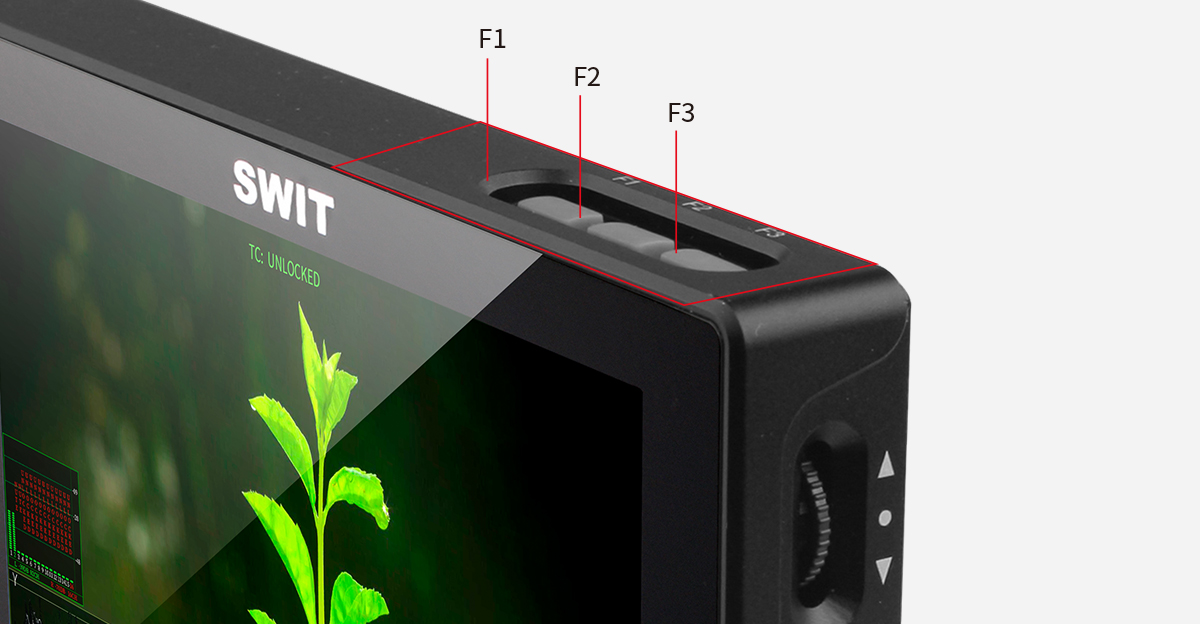

拨轮菜单及快捷功能键

S-1053F采用拨盘按压式菜单键,一键完成所有菜单操作。监视器顶部设计有F1,F2,F3三个用户自定义功能键,可定义为各种快捷功能,且在菜单打开的模式下,按F3可随时退出菜单。
支持自定义功能包括:输入源选择、一键最大背光亮度、波形图、信息显示、色温、时间码、斑马纹、矢量图、音频表、直方图、伪彩色、AFD显示、行/场延时、纯色显示、标线、测试彩条、音频报警、辅助聚焦、幅型比、扫描模式、放大模式、静音、图像静帧、翻转模式。

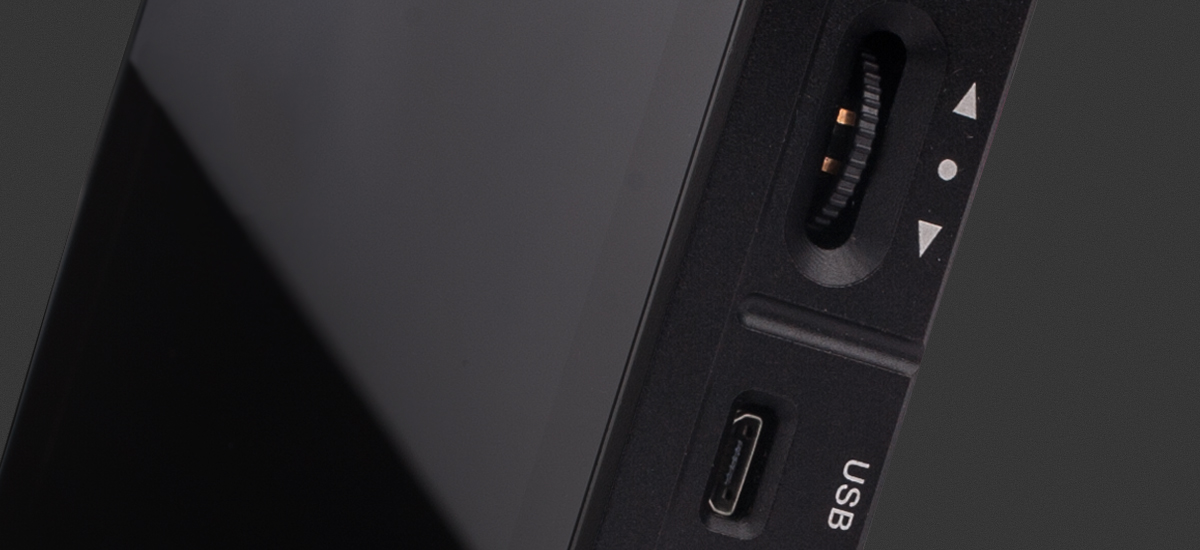

USB固件升级

S-1053F提供一个mini USB口,用于固件升级。用户可下载最新固件到USB盘,通过Micro USB OTG数据线插上S-1053F监视器,从菜单中直接选择升级,无需连接电脑。

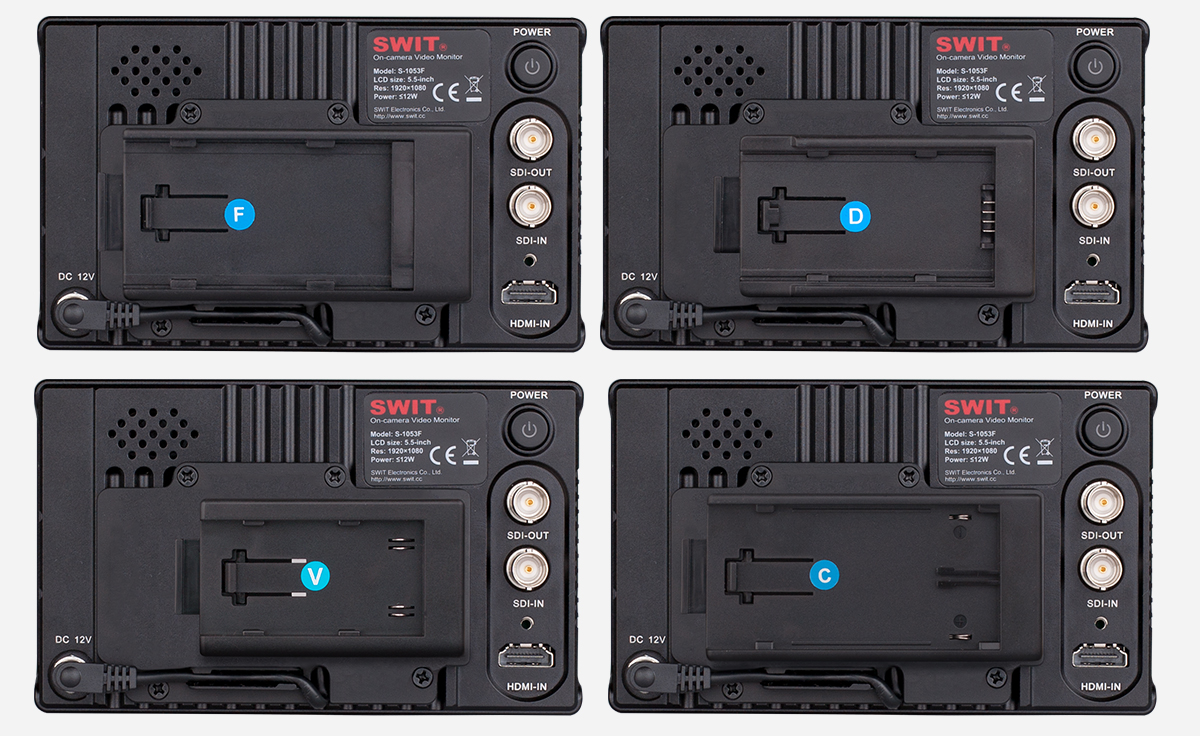

可换装多种DV扣板

S-1053F支持DC 6.5-24V 5.5mm带锁电源输入,可安装视威S-7003系列DV电池扣板供电:

扣板适用电池
S-7003FSONY NP-F970/770
S-7003USONY BP-U60/U30
S-7003D松下D54/D28
松下VW-VBD58, AG-VBR59
S-7003B松下VW-VBG6
S-7003VJVC BN-VF823
S-7003ISSL-JVC50
S-7003C佳能 BP-945/970G
S-7003E佳能LP-E6

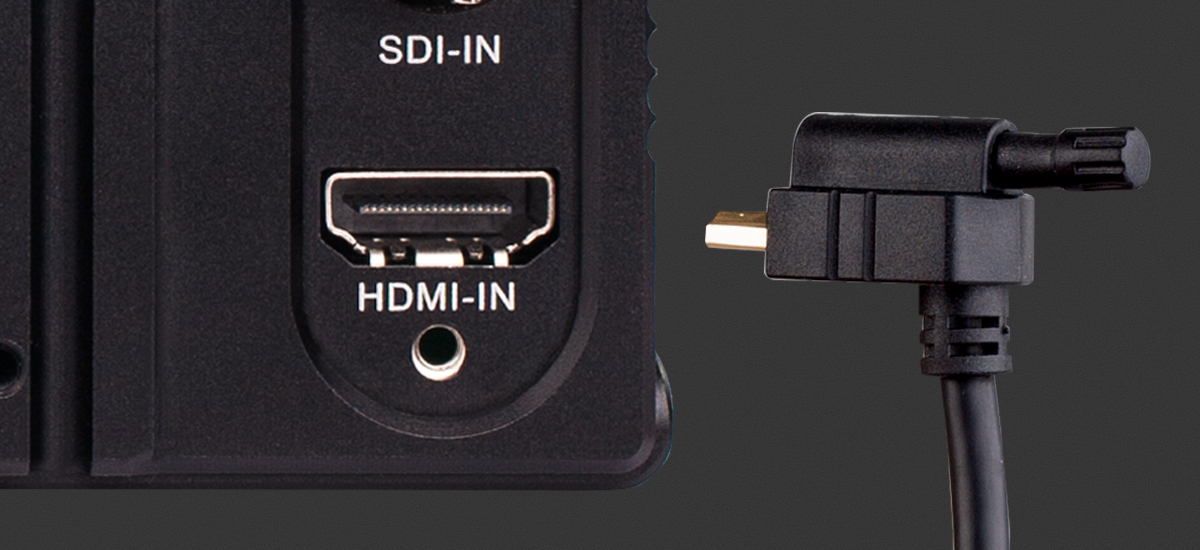

带锁HDMI接口

S-1053F监视器的HDMI输入接口设计有带锁定装置,选配专用的带锁HDMI线,可实现HDMI接口可靠地锁定。此带锁HDMI接口也兼容普通的标准HDMI线。

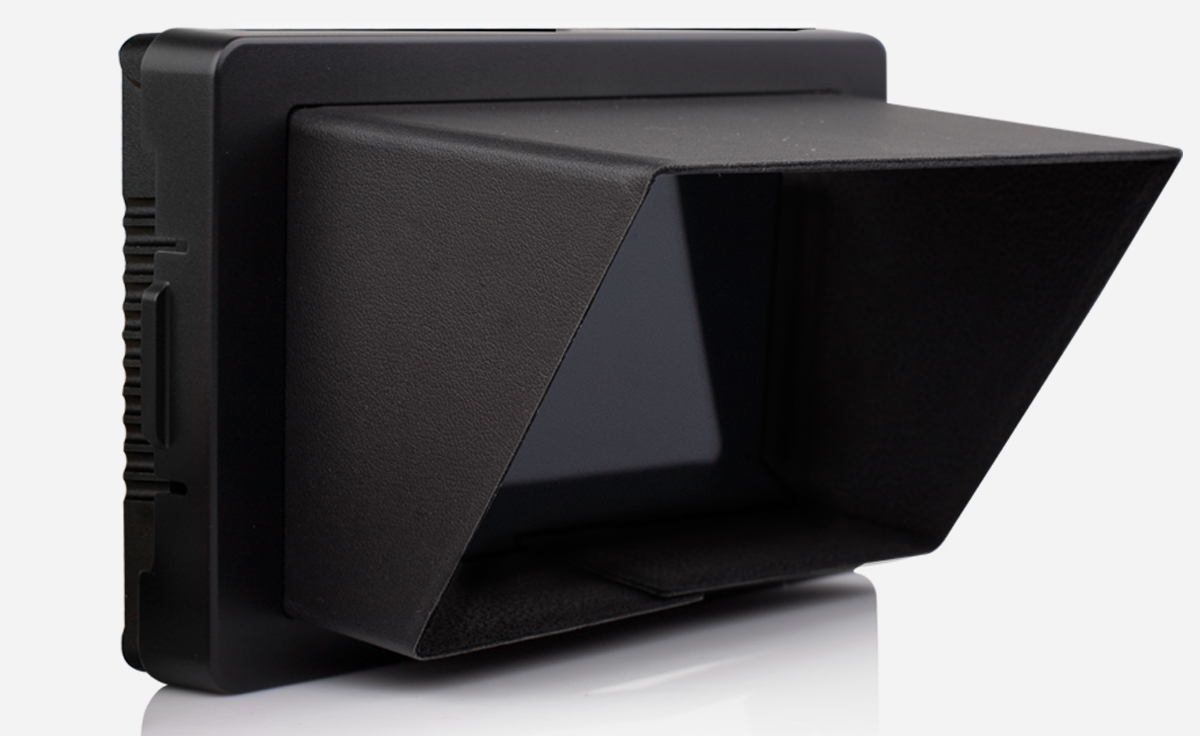

折叠式遮光罩

S-1053F标配有一个专用的折叠式遮光罩,采用卡扣式安装,完美匹配。

液晶面板性能

屏幕尺寸

5.5 英寸

有效画面尺寸

120.96×68.04mm

分辨率

1920×1080

显示比例

16:9 (4:3 可调)

亮度

400cd/m2

对比度

1000:1

显示颜色

1677万色

可视角度

水平方向 160°, 垂直方向 160°

输入

BNC ×1

2K/3G/HD/SD-SDI 输入

HDMI-A ×1

HDMI 1.3 输入

Micro USB ×1

固件升级+LUT表上载

输出

BNC ×1

2K/3G/HD/SD-SDI环出或HDMI转SDI输出

3.5mm ×1

SDI, HDMI音频解嵌输出

视频格式

SDI

2048×1080p (23.98 / 24 / 25 / 29.97 / 30 / 50 / 59.94 / 60)

2048×1080i (50 / 59.94 / 60)
1080p (60 / 59.94 / 50)
1080i (60 / 59.94 / 50)
1080p (30 / 29.97 / 25 / 24 / 23.98)
1080psf (30 / 29.97 / 25 / 24 / 23.98)
720p (60 / 59.94 / 50)
480i (59.94)
576i (50)

HDMI

480i/ 576i / 480p / 576p
1080i (60 / 59.94 / 50)
720p (60 / 59.94 / 50)
1080p (60 / 59.94 / 50 / 30 / 29.97 / 25 / 24 / 23.98)

其他参数

输入电压

DC / 电池 6.5V-36V

功耗

12W

工作温度

-10°C~+50°C

工作湿度

10%~90%

储存温度

-15°C~+60°C

储存湿度

10%~90%

整机尺寸

151×91×32mm

净重(不含配件)

375g
Basic Package

标准包装

MSRP

高配包装

MSRP

MSRP

  • 遮光罩

  • B型口转带锁DC线

  • 遮光罩

  • B型口转带锁DC线

  • S-7003电池扣板(多种DV类型可选)

  • 冷靴/螺纹万向怪手

  • HDMI A-A带锁高清线

  • AC-DC适配器

  • 绒布收纳袋

  • 工程提箱

  • S-7003F

    SONY NP-F970/770 DV电池扣板,自带5.5/2.1mm DC插头线,通过监视器DC-IN接口供电,支持可快速拆换。
    See detail >
  • S-7003U

    SONY BP-U30/U60 DV电池扣板,自带5.5/2.1mm DC插头线,通过监视器DC-IN接口供电,支持可快速拆换。
    See detail >
  • S-7003D

    松下CGA-D54,VW-VBD58,AG-VBR59 DV电池扣板,自带5.5/2.1mm DC插头线,通过监视器DC-IN接口供电,支持可快速拆换。
  • S-7003E

    佳能单反LP-E6电池扣板,自带5.5/2.1mm DC插头线,通过监视器DC-IN接口供电,支持可快速拆换。
  • S-7003C

    佳能BP-945/970G系列DV电池扣板,自带5.5/2.1mm DC插头线,通过监视器DC-IN接口供电,支持可快速拆换。
  • S-7003B

    松下VW-VBG6 DV电池扣板,自带5.5/2.1mm DC插头线,通过监视器DC-IN接口供电,支持可快速拆换。
  • S-7003i

    SSL-JVC50 DV电池扣板,自带5.5/2.1mm DC插头线,通过监视器DC-IN接口供电,支持可快速拆换。
  • S-7003V

    JVC BN-VF823 DV电池扣板,自带5.5/2.1mm DC插头线,通过监视器DC-IN接口供电,支持可快速拆换。
