CM-S75F 7寸3000nit超高亮HDR监视器

◆ 7英寸液晶面板,1920×1200全高清

◆ 3000nit超高亮,阳光直射可监看

◆ 支持PQ/HLG HDR监看

◆ 3G/HD-SDI输入及环出

◆ 4K HDMI 1.4输入及环出

◆ 2x 4x快速放大及上下左右画面移动显示

◆ 辅助聚焦及聚焦精度调节

◆ 波形图/矢量图/直方图显示

◆ 内置30种Log灰片转709 3DLUT表

◆ 用户3DLUT通过SD卡上载

◆ 2路SDI/HDMI音频音柱显示

◆ 超级伪彩色、斑马纹、Anamorphic转换

◆ 单摇杆快捷操控,自定义场景切换

◆ 内置NP-F电池扣板,选配V字扣板

◆ 支持SD卡固件升级

功能概述

3000nit超高亮

阳光直射监看,PQ/HLG HDR

CM-S75F采用7英寸超高亮LCD屏,最高背光亮度达3000nit,阳光直射下可正常监看,内置PQ/HLG HDR表,全高清1920x1200分辨率,1200:1对比度。

输入/输出接口

3G-SDI 及 4K-HDMI

CM-S75F监视器支持:
1路3G/HD-SDI输入
1路3G/HD-SDI环出
1路HDMI 1.4(4K30p)输入
1路HDMI 1.4(4K30p)环出
1路3.5mm音频解嵌输出
1路SD卡输入(3DLUT上载&固件升级)



单摇杆五向快速操控

CM-S75F所有操控可方便快捷地用一个单五向摇杆实现:
向上:快速进入图像放大模式
向下:快速调节背光亮度
向下长按:删除当前场景
左/右:切换预设场景
向左长按:打开菜单
向右长按:添加预设场景
按下:在当前场景下进入功能定义、确认设置

自定义场景切换

跟传统多按键监视器不同,CM-S75F采用预设场景快速切换的操控方式,支持多达8个自定义场景,每个场景可任意添加8个功能的快捷方式。配置好场景后,可以用五向摇杆左右快速切换场景,直接调用各场景中预设的功能图形,无需复杂的按键菜单操作。

内置HDR/SDR LUT

CM-S75F内置HLG、PQ3000、PQ10000 HDR LUT表,以及30款摄影机log转SDR标准Rec709的LUT表,支持S-log2/3, V-log, C-log1/2/3, Log-C, J-log1, RedLog, BMD, FujiFilm, GoPro, DJI等log转换。

用户3DLUT上载

用户LUT表或校色LUT表可通过SD卡上载,支持17^3、33^3、65^3 cube格式,可同时存储16个用户LUT表。

变形宽荧幕镜头校正

支持以下比例的Anamorphic变形宽荧幕镜头校正:
16x9,
4x3,
x1.3 校正
x2.0 校正
x2.0 MAG 校正

快速放大和平移

向上拨动摇杆,可2x 4x快速放大显示画面;在放大模式下,按下摇杆按键,进入上下左右平移画面操控,操作简便、快捷。

视频辅助分析图形

R/G/B/黑白 辅助聚焦
多画幅比例辅助线
过曝斑马纹带阈值调节
波形图、矢量图、直方图
构图网格线 3x3 - 10x10
2路数字音频音柱显示

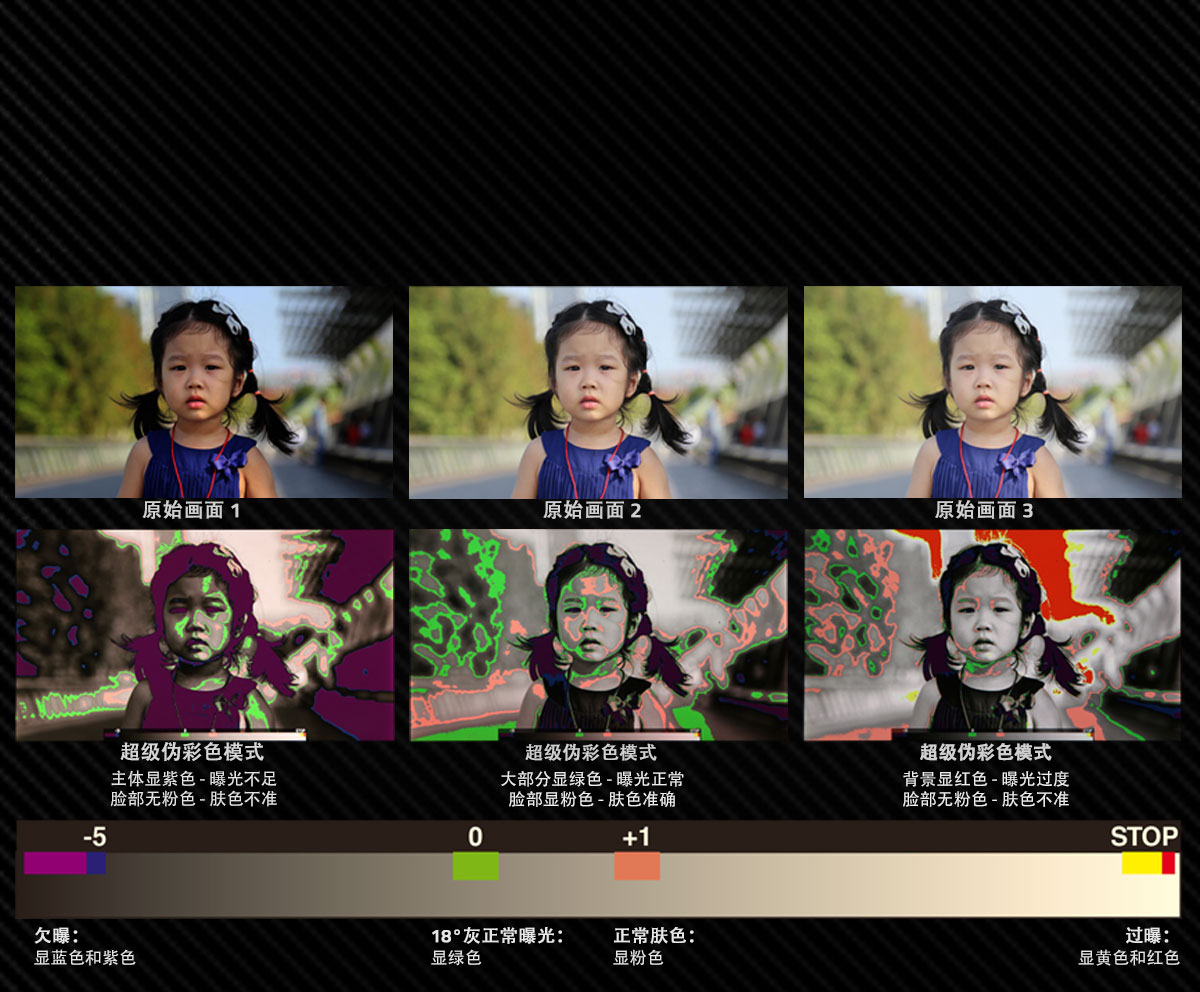

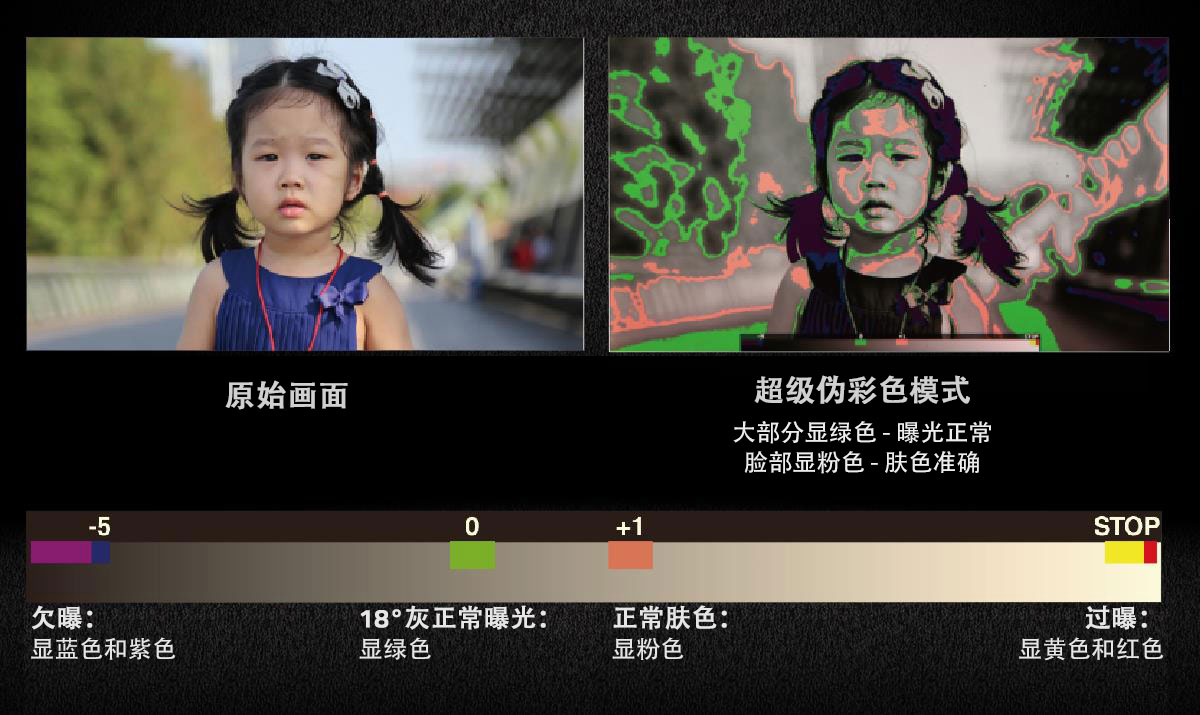

超级伪彩色辅助曝光

在普通彩虹伪彩色功能基础上,CM-S75C支持更强大的伪彩色曝光辅助功能,针对SONY/松下/ARRI/RED等各家摄像机log曲线计算出过曝/欠曝/18度灰/肤色档位,用伪彩色标注在视频画面上,在拍摄过程中可以很直观地看到准确曝光的区域,特别是人脸是否准确曝光。可选以下log曲线的标尺:SONY 709/S-log2/3, Panasonic 709/V-log, BMD/4K, Canon C-log2/3, ARRI 709/Log-C, REDLogfilm, RED RG3/4/RL3G10。

供电输入

CM-S75F内嵌NP-F电池卡槽,支持11-17V DC输入(5.5/2.1mm DC口),支持选配安装V字口扣板。3000nit背光全开时最大功耗18.8W。

液晶面板性能

屏幕尺寸

7 英寸

有效画面尺寸

151.2×94.5mm

分辨率

1920×1200

显示比例

16:10

亮度

3000 nit

对比度

1200:1

显示颜色

1677万色

可视角度

水平方向 160°,垂直方向 120°

输入

BNC ×1

3G/HD-SDI 输入

HDMI-A ×1

HDMI 1.4 输入

SD 卡 ×1

3DLUT 上载 及 固件升级

Output

BNC ×1

3G/HD-SDI 环出

HDMI-A ×1

HDMI 1.4 环出

3.5mm ×1

SDI, HDMI 音频解嵌输出

Speaker

SDI, HDMI 音频解嵌输出

视频格式

SDI

2048×1080p (60 / 59.94 / 50)

1080p (60 / 59.94 / 50 / 30 / 29.97 / 25 / 24 / 23.98)
1080i (60 / 59.94 / 50)
1080psf (30 / 29.97 / 25 / 24 / 23.98)
1035i (60 / 59.94)
720p (60 / 59.94 / 50 / 30 / 29.97 / 25 / 24 / 23.98)

HDMI

4096×2160p (30 / 29.97 / 25 / 24 / 23.98)
3840×2160p (30 / 29.97 / 25 / 24 / 23.98)
1080p (60 / 59.94 / 50 / 30 / 29.97 / 25 / 24 / 23.98)
1080i (60 / 59.94 / 50)
720p (60 / 59.94 / 50)
480p / 576p

基本参数

输入电压

5.5/2.1mm圆口DC 11-17V输入;NP-F电池6-8.4V输入

功耗

18.8W

工作温度

0°C~+50°C

工作湿度

10%~90%

储存温度

-15°C~+60°C

储存湿度

10%~90%

整机尺寸

192×116.3×24.7mm

净重(不含配件)

450g
Basic Package

标准包装

MSRP

高配包装

MSRP

MSRP

  • B型口转带锁DC线

  • 冷靴转1/4"球头

  • AC-DC适配器

  • B型口转带锁DC线

  • 冷靴/螺纹万向怪手

  • AC-DC适配器

  • 遮光罩

  • V字型扣板

  • 工程提箱
