BM-245-NDI 23.8寸广播级专业NDI®监视器

› 23.8寸IPS LCD屏, 1920×1080 FHD

› 100% DCI-P3占比广色域显示

›  定制背光,VICO 1.97 A级护眼

›  高码流4K NDI®接入监看

› 3GSDI 2进1出,HDMI2.0输入

› NDI®转3GSDI解码输出

› NDI®/SDI/HDMI双画面PBP/PIP监看

› 自动发现,快速选择NDI®源

› 支持NDI®发现服务跨网段选源

› 支持NDI®低码流prvw模式

› Rec 709 / DCI-P3 / Rec 2020多色域选择

› 内置3DLUT校色软件,全自动校色,无需电脑

› 内置Delog LUT表,支持USB上载User LUT表

› 波形图/矢量图/直方图

› 辅助聚焦/伪彩色/斑马纹

›16路音频表/李沙育图

› IP Webserver网页控制

› AC,四芯卡侬DC及V口电池电源输入


功能概述

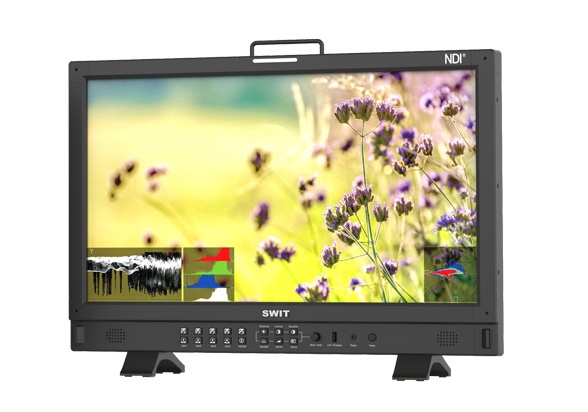

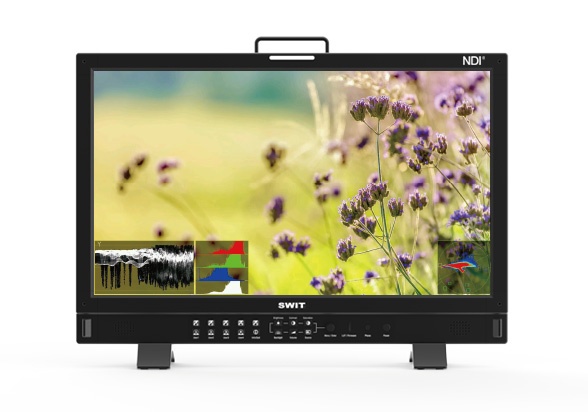

23.8英寸广色域屏

FHD全高清,100% DCI-P3色域占比

BM-245-NDI监视器采用23.8英寸全高清1920x1080 LCD屏,100% DCI-P3广色域, 400nits LED背光,H/V 178°全视角,色彩丰富,清澈透亮,应用于广播级专业NDI®制作。

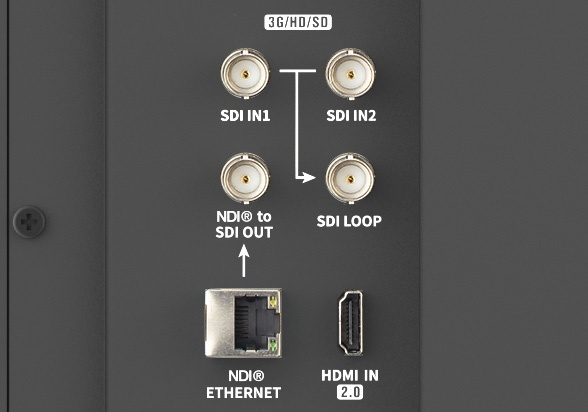

NDI®, SDI, HDMI

BM-245-NDI支持多格式视频接口:


- 高码流4K NDI®网口接入
- 3GSDI输入×2,环出×1
- NDI®转3GSDI解码输出×1
- HDMI 2.0输入 ×1

NDI®是Vizrt Group的注册商标。


NDI®快速选源,支持发现服务

接入NDI®网络后,监视器将自动发现所有NDI®源,可在菜单中快速选择NDI®设备和NDI®源,支持Discover Server发现服务,可跨网段发现NDI®源。

PBP / PIP 双画面监看

可以从NDI®、SDI、HDMI三种输入源中任选2路,显示为PBP左右画面模式或者PIP画中画模式,双画面同时监看。

HDR/SDR及多种色域切换

BM-245-NDI支持HLG(混合对数伽马),ST.2084杜比视界 PQ ,SONY S-Log3 HDR,以及Gamma1.0, 1.8, 2.2, 2.4, 2.6 SDR;支持REC.709DCI-P3REC.2020色域选择。

3DLUT全自动校色

支持X-rite i1及JETI Specbos 1211探头

监视器内置3DLUT校色软件,支持爱色丽X-rite i1及JETI Specobos 1211色彩探头直接USB接入监视器,监视器产生标准色彩图形,通过色彩探头读取到色彩后,在监视器内部进行计算生成3DLUT表,并自动完成专业的校色工作。
校色时间:X-rite i1: 15分钟,Specbos 1211: 45分钟
校色结果Delta E<1.0。

定制背光,VICO 1.97教育级护眼

BM-245-NDI监视器专为广电用户定制了LED背光模组,通过调节LED光谱,降低蓝光,实现R/G/B均衡,色彩通透,对人眼视锥细胞的刺激更加均匀,可有效缓解视觉疲劳。

VICO(视觉健康舒适度指数)得分1.97,评定为A级护眼,贴心呵护广电节目制作中心、播出中心等长时间监看的用户。

专业视频辅助图形

专业音频图表

BM-245-NDI支持音频解嵌:
NDI® - 2路,
HDMI - 8路,
SDI - 16路,
显示音频电平表及李沙育相位图,支持任选2路音频通过3.5mm插口或扬声器监听输出。

IP网页远程控制

BM-245-NDI监视器支持通过IP进行网页远程控制,无需安装APP,设置监视器IP地址后,可用在局域网中用电脑网页浏览器访问监视器控制页面,远程设置监视器功能。

供电方式

BM-245-NDI 功耗45W,支持 AC 100-240V 以及4芯卡侬DC 12-17V输入,且标配装有V口电池扣板(可选装安顿口扣板)。

液晶面板性能

屏幕尺寸

23.8英寸

显示区域

527.04×296.46mm

分辨率

1920×1080

显示比例

16:9

亮度

400nits

对比度

1000:1

色域占比

100% DCI-P3

色彩深度

16.77M colors, 8-bit

护眼等级

VICO 1.97,A级

可视角度

178°(H) /178°(V)

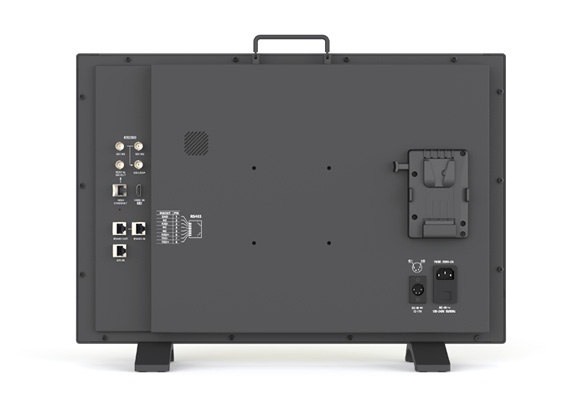

输入

RJ45 ×1

高码流 4K NDI®

BNC ×2

3G/HD/SD-SDI输入

HDMI ×1

HDMI 2.0输入

RS485 ×1

TSL 3.1/4.0 UMD动态源名输入

RS485 ×1

GPI (Tally)输入

输出

BNC ×1

3G/HD/SD-SDI环出

BNC×1

NDI®转SDI解码输出

RS485 ×1

TSL 3.1/4.0 UMD动态源名输出

模拟音频

3.5mm音频输出及扬声器输出

视频格式

NDI®

4096×2160p (30 / 29.97 / 25 / 24 / 23.98)

3840×2160p (30 / 29.97 / 25 / 24 / 23.98)
2048×1080p (60 / 59.94 / 50 / 30 / 29.97 / 25 / 24 / 23.98)
2048×1080i (50 / 59.94 / 60)
1080p (60 / 59.94 / 50 / 30 / 29.97 / 25 / 24 / 23.98)
1080i (60 / 59.94 / 50)
720p (60 / 59.94 / 50)

NDI®转SDI输出

2048×1080p (60 / 59.94 / 50 / 30 / 29.97 / 25 / 24 / 23.98)
2048×1080i (50 / 59.94 / 60)
1080p (60 / 59.94 / 50 / 30 / 29.97 / 25 / 24 / 23.98)
1080i (60 / 59.94 / 50)
720p (60 / 59.94 / 50)

SDI输入及环出

2048×1080p (60 / 59.94 / 50 / 30 / 29.97 / 25 / 24 / 23.98)
2048×1080i (50 / 59.94 / 60)
1080p (60 / 59.94 / 50 / 30 / 29.97 / 25 / 24 / 23.98)
1080i (60 / 59.94 / 50)
1080psf (30 / 29.97 / 25 / 24 / 23.98)
720p (60 / 59.94 / 50)
480i (59.94), 576i (50)

HDMI输入

4096×2160p (60 / 59.94 / 50 / 30 / 29.97 / 25 / 24 / 23.98)
3840×2160p (60 / 59.94 / 50 / 30 / 29.97 / 25 / 24 / 23.98)
1080p (60 / 59.94 / 50 / 30 / 29.97 / 25 / 24 / 23.98)
1080i (60 / 59.94 / 50)
720p (60 / 59.94 / 50)

其他参数

输入电压

DC 12V-17V, AC 100-240V, 50/60Hz

功耗

45W

工作温度

0°C~+50°C

工作湿度

10%~90%

存储温度

-15°C~+60°C

存储湿度

10%~90%

整机尺寸

580.9×392.3×73.6mm

净重

6.7kg
